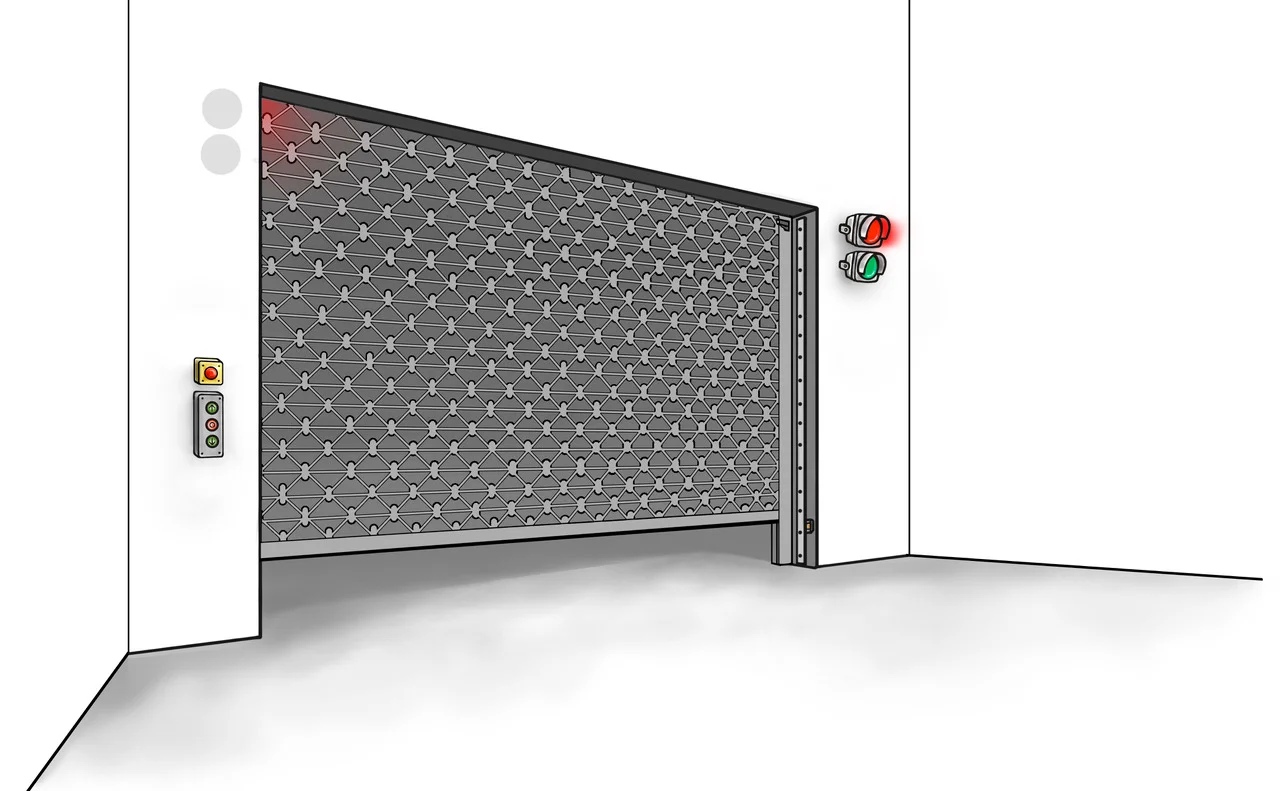

EWS 1

Steuerung mit Wendeschützeinheit
geeignet für jegliche Antriebe

• für Motorleistung bis 2,2 kW

• Versorgungsspannung 3x400V/N/PE

• Steuerspannung Befehlsgeber 24V DC

• elektronische, induktive oder mechanische Endschalter

Funktionen

• Gegenverkehrsregelung oder Rot-Grünampel

• Klartext Displayanzeige - 4-zeilig

• Impulsbetrieb AUF/STOP/ZU

• Automatische Schließung einstellbar

• Wochenzeitschaltuhr

• Offenzeit und Räumzeit frei einstellbar

• Schließkantensicherung OSE oder 8K2

• Auswertung für Einzugssicherung integriert

• Zyklenzähler/Wartungszähler

• Steckplatz Modul Funk-Schaltleiste

• Ausgang Lichtimpuls

• Lichtschrankenauswertung mit Testung

• Steckplatz Funkempfänger

• Notbedienung über Dreifachtaster

• Optional mit Y-Verkehrsregelung

• Optional bis zu vier Einzugssicherungen

• Ein programmierbares Relais

• Mit Modul Endlagenmeldung weitere 3 programmierbare Relais

• Ausblenden des Spiralkabels möglich

• Funktionseingang “Feuerwehr”

Art. Nr. 250
Bedienungsanleitungen als Pdf

• EWS 1 - Standard

• Variante für Antrieb MA 300

• Variante für Sender-/Empfängerlichtschranke als Einzugssicherung

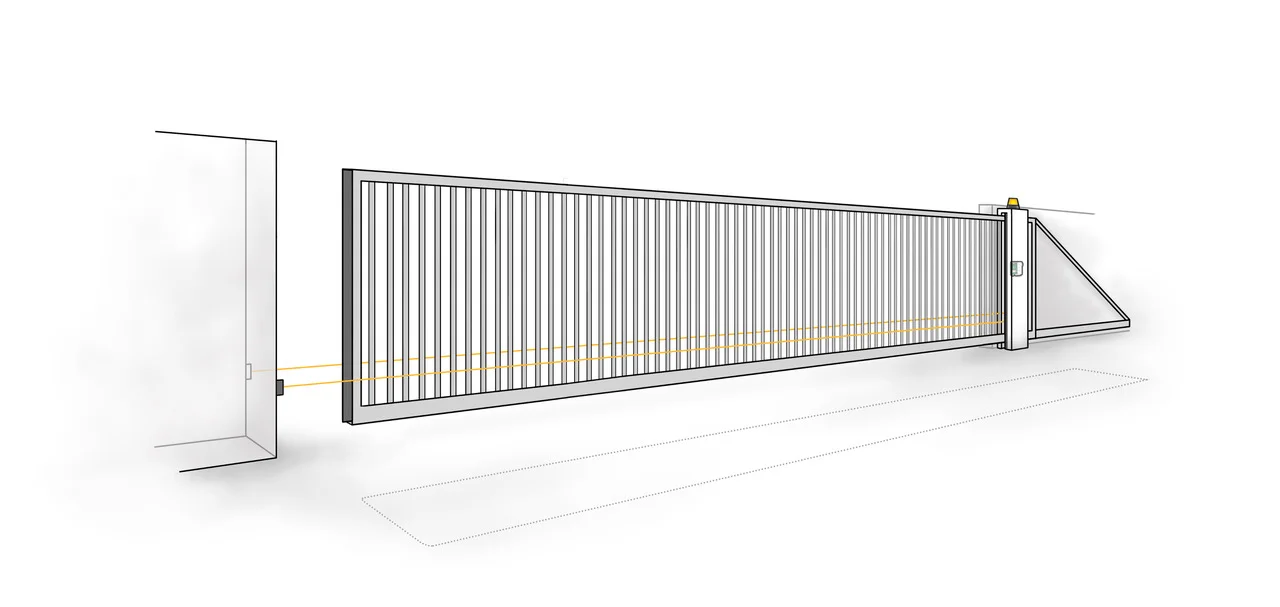

EWS 2

Schiebetorsteuerung mit Wendeschützeinheit
geeignet für jegliche Antriebe

• für Motorleistung bis 2,2 kW

• Versorgungsspannung 3x400V/N/PE

• Steuerspannung Befehlsgeber 24V DC

• elektronische, induktive oder mechanische Endschalter

Funktionen

• Klartext Displayanzeige - 4-zeilig

• Impulsbetrieb AUF/STOP/ZU

• Automatische Schließung einstellbar

• Wochenzeitschaltuhr integriert

• Offenzeit und Räumzeit frei einstellbar

• 6x Schließkantensicherung 8K2

• 2x Lichtschrankenauswertung mit Testung

• Zyklen-und Wartungszähler

• Steckplatz Funkempfänger

• Steckplatz induktive Signalübertragung

• Rotampel/Rundumleuchte

• Grünampel in Endlage Auf oder Teilöffnung

• Ein programmierbares Relais

• Mit Modul Endlagenmeldung weitere 3 programmierbare Relais

• Funktionseingang “Feuerwehr”

• Auswahlmöglichkeit für Ruhe- oder Arbeitsstrombremse

• Ausgang Warnlicht potentialfrei

Art. Nr. 260
EWS 2 Bedienungsanleitung als Pdf

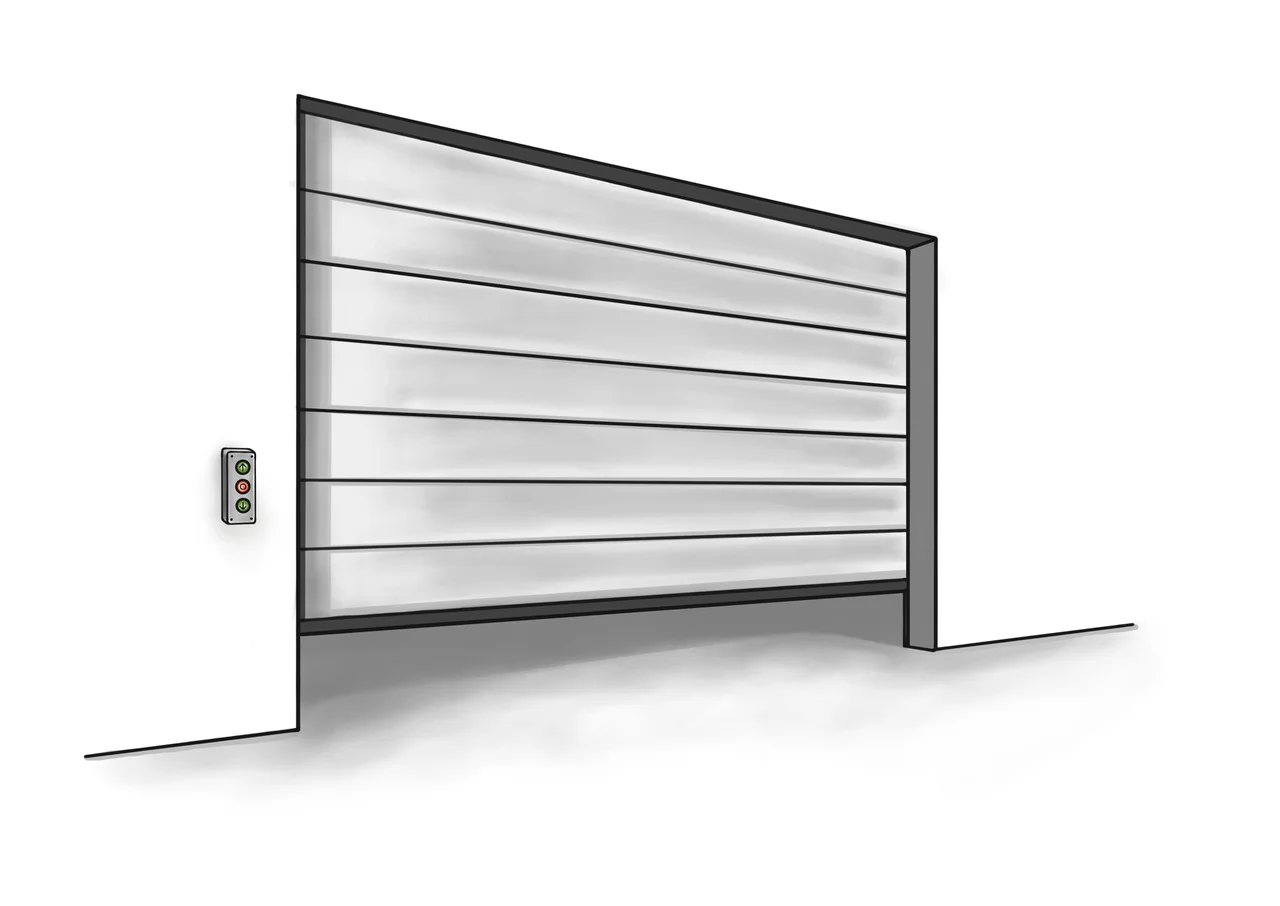

EWS 3

Steuerung mit Wendeschützeinheit

• für Motorleistung bis 2,2 kW

• Versorgungsspannung 3x400V/N/PE

• Steuerspannung Befehlsgeber 24V DC

• Mechanische Endschalter

Funktionen

• Betrieb in Totmann oder Selbsthaltung

• Sicherheitskreise für AUF/ZU

Art. Nr. 1620
EWS 3 Bedienungsanleitung als Pdf

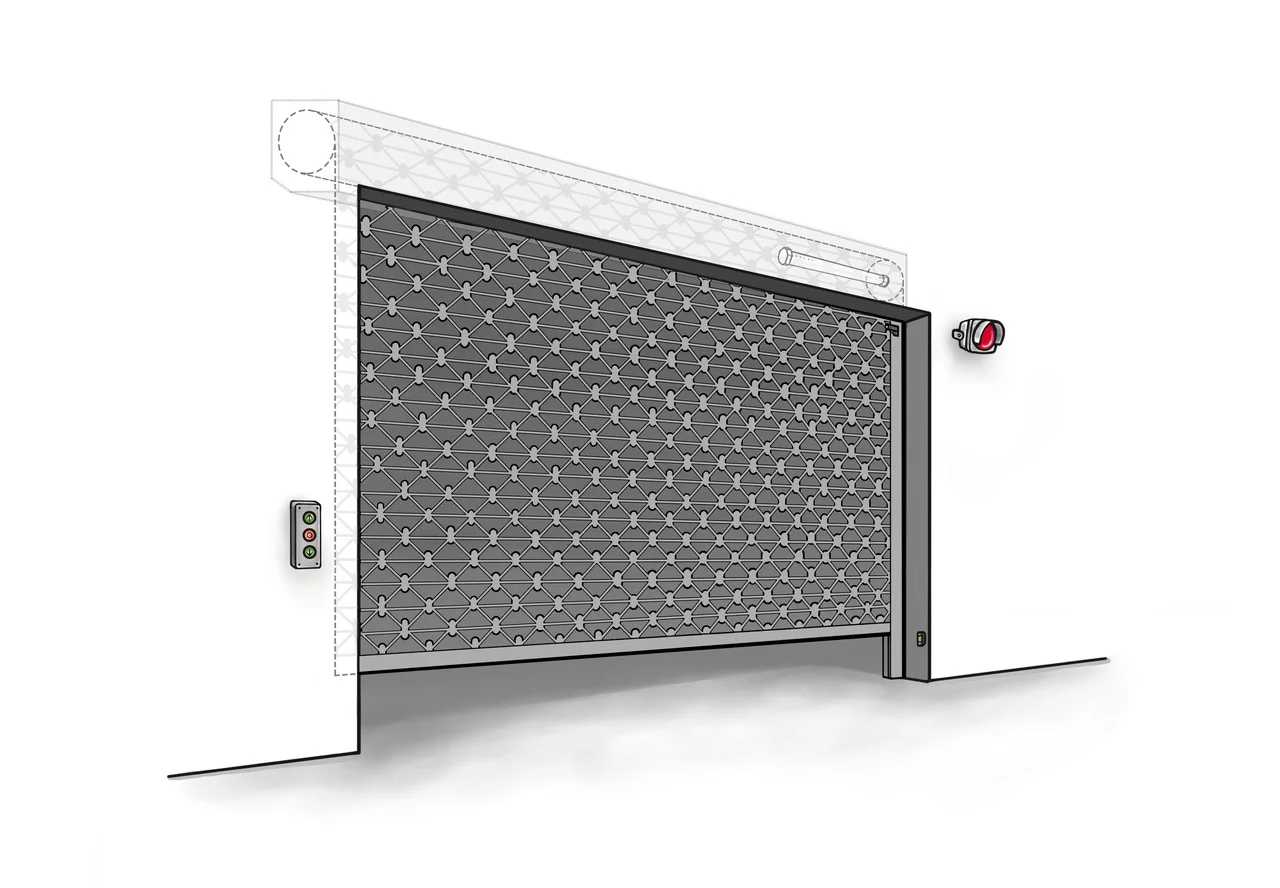

EWS 4

Steuerung für Rohrmotore und 230V Antriebe mit jeglichen
internen Endschaltern

• Versorgungsspannung 230V/N/PE

• Steuerspannung Befehlsgeber 24V DC

Funktionen

• Klartext Displayanzeige

• Impulsbetrieb AUF/STOP/ZU

• Automatische Schließung einstellbar

• Rotampel mit Vorwarnung

• Offenzeit und Räumzeit frei einstellbar

• Schließkantensicherung OSE oder 8K2

• Zyklen- und Wartungszähler

• Lichtschrankenauswertung mit Testung

• Auswertung Einzugssicherung

• Steckplatz Funkempfänger

• Steckplatz Modul Funkschaltleiste

• Ausgang Lichtimpuls oder Hoflichtansteuerung

Art. Nr. 45
EWS 4 Bedienungsanleitung als Pdf

EWS 5

Steuerung mit Wendeschützeinheit
geeignet für jegliche Antriebe

• für Motorleistung bis 2,2 kW

• Versorgungsspannung 3x400V/N/PE

• Steuerspannung Befehlsgeber 24V DC

• elektronische, induktive oder mechanische Endschalter

Funktionen

• Displayanzeige

• Ampelbtrieb Rot/Grün

• Impulsbetrieb AUF/STOP/ZU

• Automatische Schließung einstellbar

• Offenzeit und Räumzeit frei einstellbar

• Schließkantensicherung OSE oder 8K2

• Zyklenzähler/Wartungszähler

• Ausgang Lichtimpuls

• Lichtschrankenauswertung

• Steckplatz Funkempfänger

• Notbedienung über Dreifachtaster

Art. Nr. 270
EWS 5 Bedienungsanleitung als Pdf

GV-09

Gegenverkehrsregelung für zwei Ampelpaare

Funktionen

• Zustandsanzeige auf der Platine

• Zwei Anforderungsstellen

• Betrieb mit Toranlage möglich

• Befehlsgabe an Torsteuerung über Dauerbefehl

• Endlagenmeldung "AUF" notwendig bei Betrieb mit Toranlage

• Offenzeit und Räumzeit über Poti einstellbar

• Eingang für Abbruch der Grünzeit (durch Sicherheitsschleife oder Lichtschranke)

• Steckplatz Funkempfänger

• Anschluß externe Uhr

Art. Nr. 200
GV 9 Bedienungsanleitung als Pdf

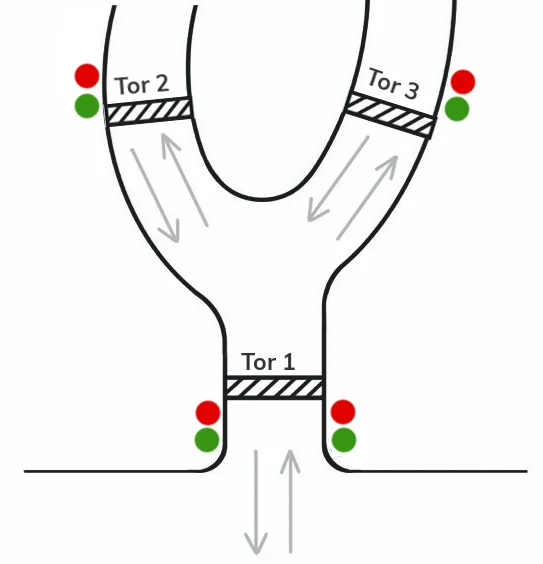

EWS-Y - Verkehrsregelung

Verkehrsregelung für bis zu vier Ampelpaare

Funktionen

Y-Verkehrsregelung

• Regelung an der Einfahrt über ein oder zwei Ampelpaare möglich

• Zwei mal vier Anforderungsstellen

• Einbindung von bis zu drei Toranlagen möglich

• Befehlsgabe an Torsteuerung über Dauerbefehl

• Endlagenmeldung „AUF“ notwendig bei Betrieb mit Toranlage

• Grün- und Räumzeiten je Anforderungsrichtung über Menü einstellbar

• Klartextdisplayanzeige mit Zustandsmeldung

• Vorberechtigung einstellbar

• Zyklenzähler

• Wochenzeitschaltuhr integriert

• Relaisausgang Ansteuerung von Ampeln 230V

Art. Nr. 220
EWS-Y Bedinungsanleitung als Pdf

HS-tronic 2

Steuerung für Rohrmotore und 230 V Antrieb mit mechanischen Endschaltern
geeignet für jegliche Antriebe

• Versorgungsspannung 230 V / N / PE

• Steuerspannung Befehlsgeber 24V DC

Funktionen

• Impulsbetrieb AUF/STOP/ZU

• Automatische Schließung einstellbar

• Rotampel mit Vorwarnung

• Offenzeit und Räumzeit frei einstellbar

• Schließkantensicherung OSE oder 8K2

• Steckplatz Funkempfänger

• Lichtschrankenauswertung

Art. Nr. 79
HS-TRONIC Bedienungsanleitung als Pdf

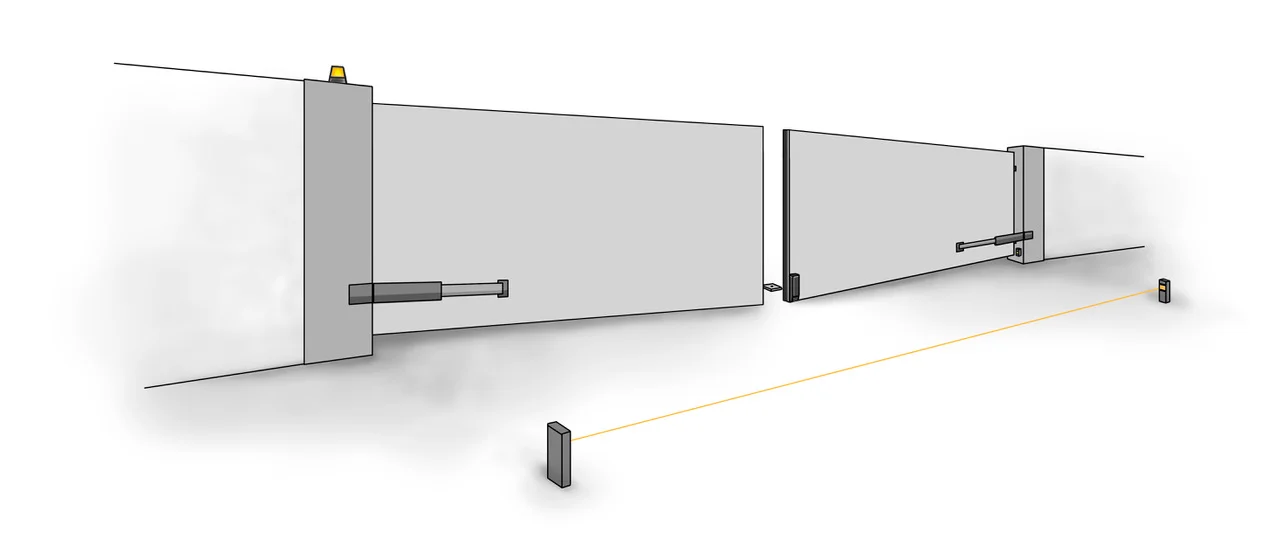

HST 6

Steuerung zu Drehtoranlagen mit 230V Hydraulikantrieben, 1-oder 2-flüglig

• Versorgungsspannung 230V/N/ PE

• Steuerspannung Befehlsgeber 24V DC

Art. Nr. 412
HST 6 Bedienungsanleitung als Pdf
HST 6A mit Gegenverkehrsregelung

Funktionen

• etrennte Ansteuerung Geh-/Fahrflügel

• Impulsbetrieb AUF/STOP/ZU

• Stufenlose Laufzeiteinstellung

• Offen-und Räumzeit einstellbar

• Motorheizung mit Temperaturfühler

• Ansteuerung Haftmagnet 24V

• Ansteuerung Schlosstraf

• Rotampel statisch oder blinkend

• Getrennte Ausgabe Endlage ZU

• 2x Lichtschranke - Drehpunkt/Schwenkbereich

• Automatische Schließung einstellbar

• Schließnachrückung codierbar

• Optional mit Gegenverkehrsregelung

• Optional Auswertung 8K2

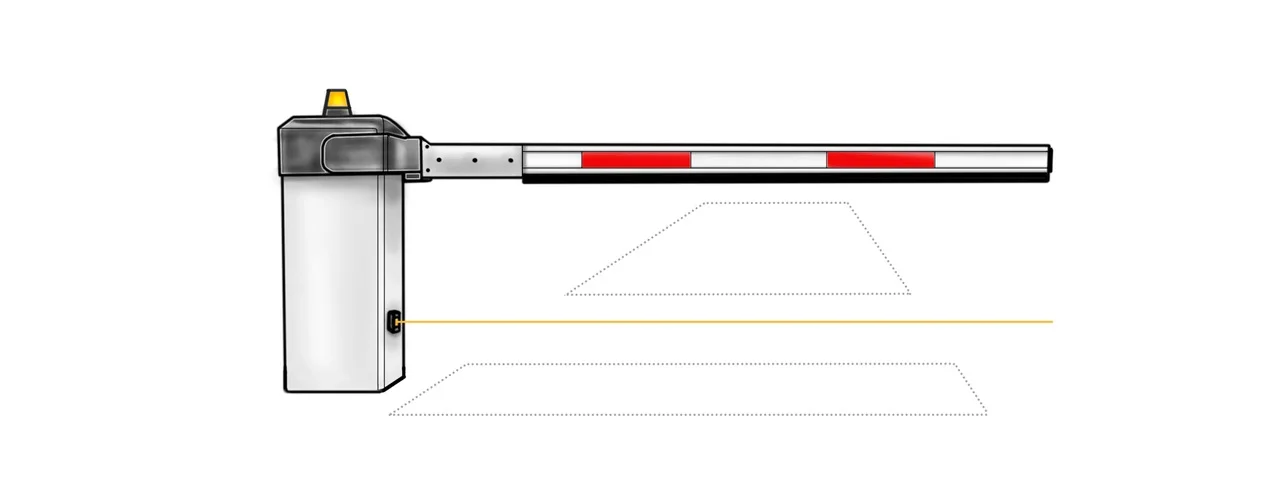

HST 9S

Schrankensteuerung mit integriertem Wendeschütz für Antriebe mit mechanischen Endschaltern.

• geeignet für Motorleistungen bis 2,2 KW

• Versorgungsspannung 3 x 400V/N/PE - 1 x 230V/N/PE

• Steuerspannung 24V DC Befehlsgeber

Art. Nr. 192

HST 9S Bedienungsanleitung als Pdf

Funktionen

• Betrieb in Totmann oder Selbsthaltung

• Impulsbetrieb AUF/STOP/ZU

• automatische Schließung codierbar, Offen- und Räumzeit einstellbar

• Auswertung von Schließkantensicherung 8K2 oder 22K

• Status- und Störanzeige

• Endlagenmeldungen potenzialfrei

• Ansteuerung Rotampel

• Steckplatz für Funkempfänger

• Steckplatz für Schleifendetektor

• 35 mm Normschiene für weitere Geräte

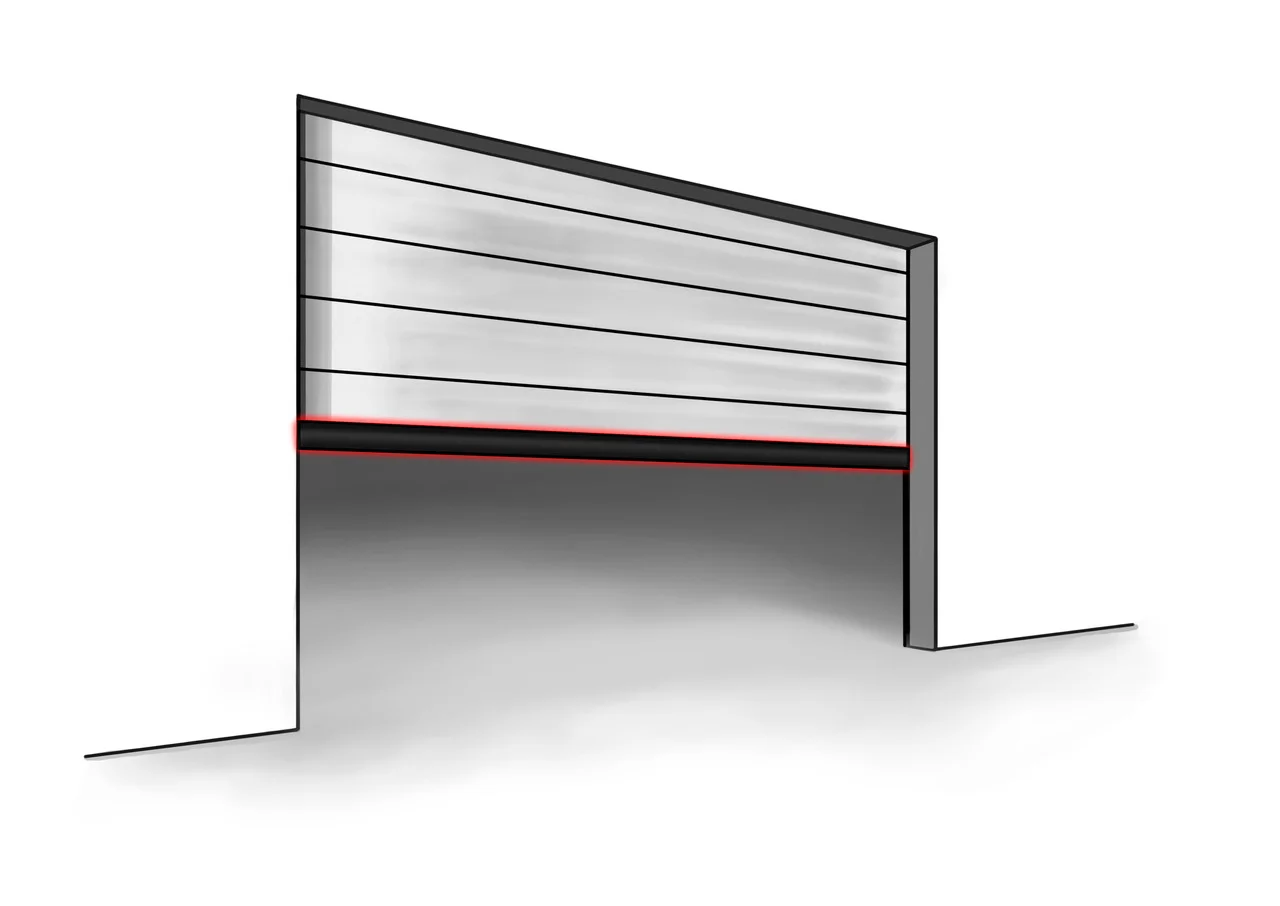

EWS-SG

Schaltgerät zur Auswertung von 8K2 und OSE
Kontaktleisten nach Kat. 3

Funktionen

• Versorgungsspannung 24V oder 110-230V

• Auswertung von 1 bis max. 6 Strecken 8K2 oder 1 bis 4 Strecken OSE

• Funkschaltleistenauswertung

• Getrennte Öffnerausgänge je Bewegungsrichtung

• Getrennte Reversierungsimpulse je Bewegungsrichtung

• Mit Auswertung von bis zu 6 Stück Schaltleisten bestens zur Verwendung an Schiebetoren geeignet

• Alarmausgang

Art. Nr. 650 - 1-Kanal
Art. Nr. 660 - 2-Kanal
EWS-SG1 24V Bedienungsanleitung als Pdf
EWS-SG1 230V Bedienungsanleitung als Pdf
EWS-SG2 24V Bedienungsanleitung als Pdf
EWS-SG2 230V Bedienungsanleitung als Pdf

EWS OSE

Schaltgerät zur Auswertung von Lichtgittern

Funktionen

• Auswertung des OSE-Signals

  • STOP-Kreis unterbrechen

  • Reversierungsimpuls setzen

• Stromversorgung von Lichtgittern

Art. Nr. 670 - 230V
Art. Nr. 675 - 24V

EWS OSE Bedienungsanleitung als Pdf
